说一说调速皮带秤的秤架系统结构特点

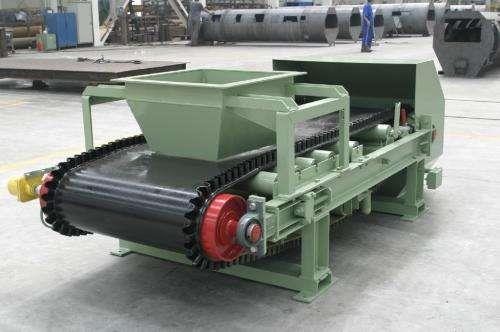

　　目前市场内调速皮带秤类产品多采用单托辊秤架结构，不但有如前所述精度低的缺点，而且由于不能除去皮带运行时作用在计量托辊上的水平摩擦力对X簧片支点形成的力矩，在科重传感器上即产生一个附加力，增加了秤架重力传递误差，所以秤量精度显明下降。采用了双托辊双重杠杆科架结构，由于皮带运行同时作用在两个计量托辊上的水平摩擦力对X簧片支点所形成的力矩，大小相等，方向相反，互相抵消，所以对秤重传感器无任一影响。为此目的，在秤架结构设计和工艺上采取有效措施，保证两个秤架杠杆臂比相同，且有够多的刚性和强度。秤架用钢板折成椅形零件组焊，经退火处理后加工，除去焊接引起的内应力，规避了以后发生变形。

　　调速皮带秤的秤架支点采用X片结构，其位置在固定托辊与皮带相切处。所以，皮带运行时作用在计量托辊上的水平摩擦力由X簧片支点承受，而水平摩擦力对X片支点形成的力矩很小(由于制遣安装误差的存在)，且力矩大小也不因秤架计量托辊位置上下改变而変化，所形成的力矩均能被双重杠杆秤架除去，不影响秤重传感器。

　　为了提高秤架耐干扰能力，保持稳定性，秤架重心应位于秤架支点水平线下面。秤架的吊挂装置能牢靠地把秤架的垂直载荷传递到秤重传感器的受力中心线上，不致产生附加力矩或水平分力，且便于调节，使计量托辊与固定托辊在同一水平线上。

　　秤重传感器在皮带机空载运行时须承受一定的垂直载荷，可增加抗皮带不均匀和波动以及外界振动干扰的能力，便于动态自动去皮重调零，使其稳定。因此，秤架重量分布有定要求。

　　秤重传感器安装在皮带机龙门架横梁上，能进行水平调整，亦可根据用户要求安装在皮带机下面的一侧，从而缩小机械装置的高度。

　　为了防止秤重传感器过载损坏，在调速皮带秤的秤架下部设有限位保护装置。
