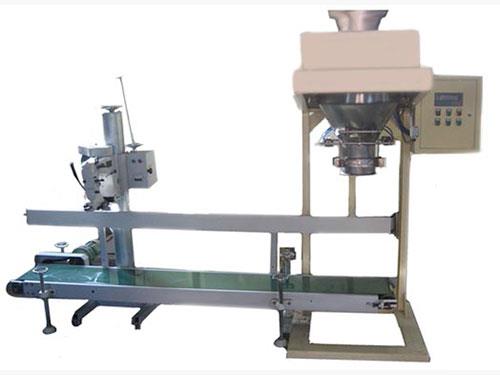

说说定量包装秤称料机构的设计

　　据悉，定量包装秤中的称料机构是完成物料称重的核心机构，由传感器、称料斗、卸料机构组成。

　　称重过程为∶控制系统依据设定的给料量，开启皮带给料机进行快速给料，在达到设定慢给料的量之时，控制系统根据设定的空中量控制皮带给料机变换为慢速运转，实现慢速给料，当达到设定的空中量时，皮带给料机停止运转，截料机构关闭，完成一次称量。

　　1、传感器：

　　称重传感器是定量包装秤的心脏，选择适合、精度灵敏的称重传感器对保障包装秤精度和速度相当重要。本包装秤选择只受拉力的波纹传感器。

　　2、称料斗：

　　称料斗是物料的承载体，在保障称重物料的容积的同时，考虑到解决物料在称料斗中的排料、漏料、粘料现象及完成快速卸料，比较市场上普通的原称料斗，把该包装秤的称料斗设计为八角、底部倒三角的形状，良好地解决了物料在秤斗中挂料、漏料、粘料现象，实现物料平稳、快速卸料。

　　3、卸料机构：

　　卸料机构是称料斗承载物料和卸物料的开关门，由气缸、连杆传动、自锁拉杆组成。秤斗由传感器挂于包装秤箱体里，设计之时在传动连杆的上面加装了自锁拉杆，使得卸料机构平稳的开关，规避了对称料斗偏振。

　　4、夹袋机构：

　　夹袋机构由气缸、传动连杆组成，位于箱体出口下方，可实现定量包装秤进行定量包装时对包装袋的夹、放。
