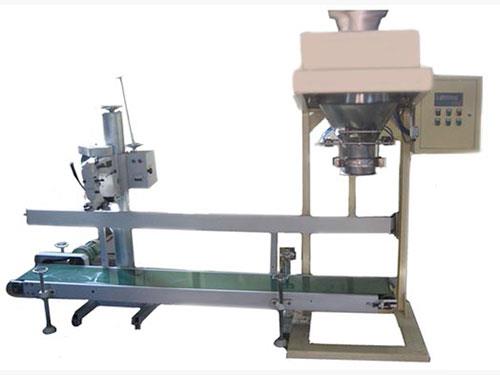

定量包装秤中CI-6000仪表的标定举例说明

　　一、较大称量值(CAL1):

　　在定量包装秤组成的称重系统中，传感器直接感受重量的变化;传感器的较大负载重量=选用传感器量程×传感器个数。

　　包装秤称重系统之中，称重的装置会有一些附加机构，比如夹袋装置、称重台面、称量斗等，实际使用传感器中所能称量的重量小于公式(1)中计算所得的重量，所以较大称量值=传感器的较大负载重量-附加机构的重量。

　　二、较小分辨率(CAL2):

　　称量重量产生变化之后，仪表的显示值能分辨的较小重量即是为较小分辨率，此仪表的要求:较小分辨率/较大称量值>1/3000，仪表的显示重量大于较大称量值+较小分辨率x9，仪表会显示OⅤER(溢出)信息;因此应该将较大称量值设定为比日常称量的较大值大，才能够使得仪表正常的工作，不会有溢出的现象。

　　三、设定标定的重量(CAL3):

　　用于标定的标准重量，标定用的砝码重量应该在较大称量值的10%~100之间。

　　四、零点标定(CAL4)：

　　如若在零点标定中整体正常，显示 SUCCESS并自动进入第五项标定。

　　满值标定(CAL5)：

　　如若增益标定的整个过程正常，显示 SUCCESS。仪表显示设定重量。

　　五、标定过程举例：

　　假设需要进行标定的定量包装秤日常称量的较大重量为100kg，较小分辨率为0.1kg，用来标定的砝码有50kg。

　　(1)取下仪表面板上的小盖板，将标定开关SW1拨到ON位置;

　　(2)仪表自动进入标定状态，仪表显示CAL后，显示CAL1，L=XXX.X，该参数即为该秤的较大称量值，用箭头按钮修改参数，可设定为120.0，按设定键进入下一项。

　　(3)仪表显示CAL2，d=XX，该参数为较小分辨率，用上下箭头按钮进行修改，可设定为0.1，按设定键进入下一项。

　　(4)仪表显示CAL3，L=XXXX，该参数为标定用的砝码重量，用箭头按钮将参数修改为50.0，按设定键进入下一项;

　　(5)仪表显示为UNLOAD，把包装秤称重系统之中的传感器上面所感受到的和正常应用没关的重量移出，即此给料秤设备处在空秤的状态，然后按设定键，进行标定仪表的过程，直至显示了SUCCESS，表示为空秤标定成功，自动的进入到下一项。

　　(6)仪表显示LOAD，将在第3项中设定的砝码，本例中为50kg砝码放在秤上，按设定键，仪表进行自动标定，直到显示 SUCCESS，表示为标定成功，显示出仪表砝码的重量。

　　(7)取出砝码，把面板上面的标定开关SW拨到OFF位置，则定量包装秤的标定工作结束。
