调速皮带秤的承重装置及结构的介绍

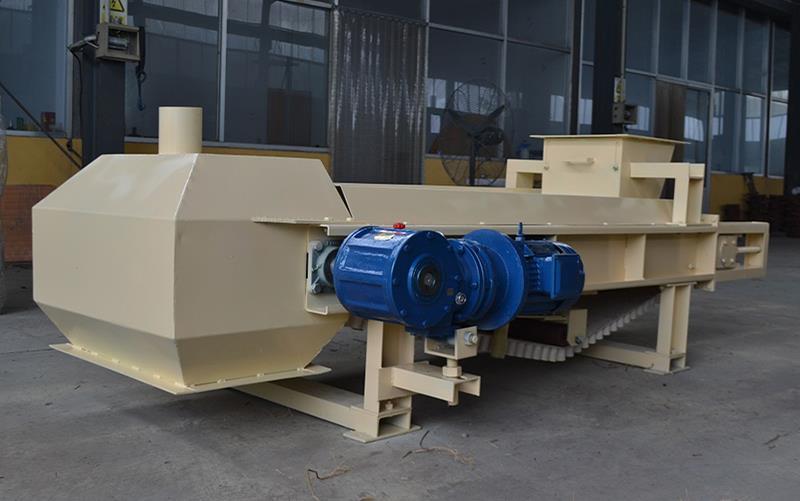

　　调速皮带秤是在带式输送机的基础上，将称重桥（简称秤架）组装在带式输送机上，通过装配式结构对散装物料进行连续称重的电子测量装置，该皮带秤大多应用于冶金、建材、电力、矿山、化工等工业生产部门。

　　调速皮带秤的承重装置的称重架结构主要有四种：双杠杆多辊式、单托辊式、悬臂式和悬挂式。

　　双杠杆多辊悬挂皮带秤测量断面长，一般有2到8组惰轮，该仪器精度高，适用于流量大、测量精度高的场合，单辊和悬臂秤的皮带速度可由制造商制定，适用于小流量或可控流量的场合。

　　调速皮带秤的称重显示有两种：数字显示和中文显示，中文显示是数字显示的改进产品。称重显示具有累积瞬时流量显示、自动调节、半自动调节、自检故障、数字校准、流量控制、打印等功能，除了中文字显示，它还可以显示速度。中文显示在操作中具有显示数字显示的功能，可以帮助用户越好地操作。

　　调速皮带秤由秤架、速度传感器、重量传感器和控制显示仪表组成，它能连续动态地测量固体材料。

　　称重桥安装在输送机机架上，当物料通过时，测量辊通过杠杆检测皮带机作用于称重传感器上的物料重量，并产生与皮带负荷成比例的电压信号。

　　速度传感器提供一系列脉冲，被直接连接到大直径测速滚筒上，脉冲频率与带速成正比，每个脉冲代表一个输送带移动单元。

　　称重传感器和速度传感器的信号被调速皮带秤接收，瞬时流量值和累计重量值就通过积分运算得到的，并分别显示。
