选煤楼刮板配煤机的改造

　　运销站选煤楼是煤炭出井后筛选煤炭和矸石的主要系统,因此楼内各设备、设施的正常运转成为保障筛选流程效率高的运转及正常装车外运的重中之重。刮板配煤机在整个流程环节中主要起到为4台振动筛分配煤量的作用。一旦该设备出现问题将导致整个选煤楼系统衠接不畅。

　　一、原有分煤系统

　　在日常的生产工作中,我们发现该设备在安装上存在一些不合理性,其为4#振动筛分煤是从刮板配煤机头滚筒旋转带入。此种入煤形式,造成小煤块或小矸石易卡入头滚筒链环牙槽内致使链子在头滚筒处经常发生跳牙,乃至断链事故。

　　二、改造后分煤系统

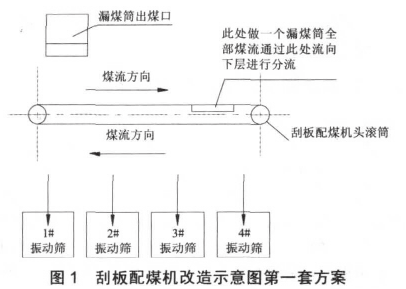

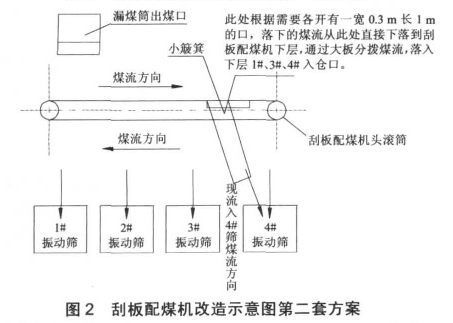

　　为直接解决这一问题,保障我矿煤炭正常筛选、装车外运工作,我们工程技术人员经过现场多次观察,详细分析确立了两套改造方案。其中效率较理想的改造方案是图1,但此种改造方法受现场条件限制,因此未能实施。故改为第2套方案,如图2所示,第2套改造方案不受现场空间限制,改造用时短,人力物力投入小。终端我们决定采用第2套方案对配煤机进行改造,以适应生产的需要。
