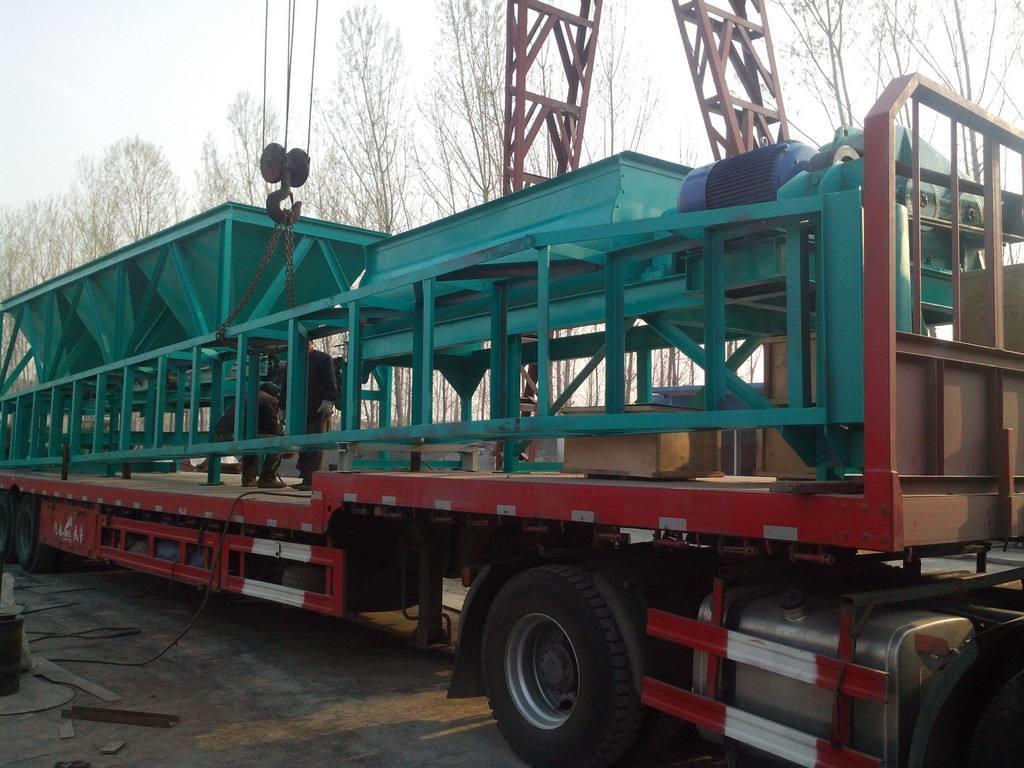

配煤机软件系统的整体设计

　　据悉，配煤机软件系统中配煤PC系统控制应用软件由控制程序与画面监控程序两部分组成。其中控制程序运行于PIC主控器CPU内,是用 Concep2.6编写的“梯形图语言”或“功能块语言”程序。按流程选择、流程运行起动预示、报警、信息传输等分段。程序中逆向料流的顺序启动可使数条皮带设备完成“隔时”启动减少了多台设备同时启动时造成的“压降现象”;顺向料流的顺序停止可使数条皮带设备完成“延时净空”停止,减少了设备空运转时间,节约了电能。

　　画面监控程序采用 WINCC开发。全配煤设置引导画面、操作画面及报警汇总画面等。各画面间可方便切换。引导画面用于不同作业画面间的切换。主画面用于整个配煤工艺流程的显示,在主画面上通过不同颜色反映各皮带机、机械设备的状态,并通过闪烁等发出报警信息,另外还有配煤机料仓的料位、电机的电流、煤灰份煤量等显示。操作画主要是操作工用于起停不同料流,在操作画面上有设备的运行状态显示、自动/手动显示、单机/联机显示、轻重跑偏显示及拉线故障显示。

　　考虑到联动生产的安全性以及自动控制的有用性,本系统提供了两种控制方式:中央联动控制,机旁单独控制。在设备的控制电机旁安装操作箱,操作箱上的转换开关有两个位置的信号:自动、手动。当设备的转换开关置于“自动”位置,断路器合上,表示该设备处在中央操作状态及中央联动运转状态,系统联动运转准备完成,可以启动联动PLC程序。当设备的转换开关置于“手动”位置,断路器合上,表示配煤机处于机旁单独操作状态。对应手动位置,操作箱上安装两个按钮分别为:启动按钮和停止按钮,作为设备单独运行的控制按钮。启动控制按钮,设备机旁操作,这种控制方式主要用于单个设备检修或联动系统出现故障不能正常运行的情况。
